Gerdirmeler (Çift Kancalı,Çift Gözlü,Çift Kilit)
Gerdirmeler (Çift Kancalı,Çift Gözlü,Çift Kilit)

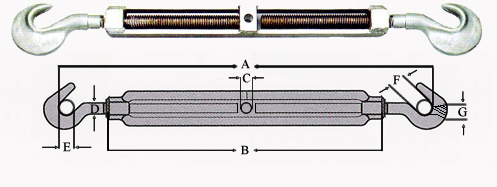

Çift Kancalı Gerdirme

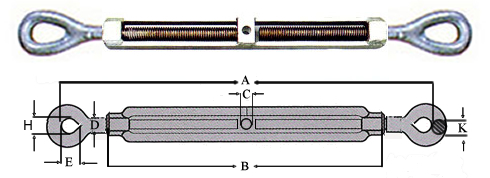

Çift Gözlü Gerdirme
Çift Kilit Gerdirme
Gerdirmeler (Çift Kancalı,Çift Gözlü,Çift Kilit) Özellikler Tablosu
Nom. Ölçü (Inch) |
Anma Yükü (ton) |
Ölçüler | Deney Yükü (ton) |
||||||||||||||||||
A | B | C | D | E | F | G | H | I | K | L | M | N | O | ||||||||
Kancalı | Mapalı | Çatallı | |||||||||||||||||||
Açık | Kapalı | Açık | Kapalı | Açık | Kapalı | ||||||||||||||||
20×2,5 | 3 | 808 | 570 | 700 | 460 | 660 | 420 | 300 | 18,5 | 20 | 48 | 38 | 29 | 25 | 55 | 20 | 75 | 25 | 48 | 21 | 9 |
27×3 | 5 | 938 | 680 | 860 | 600 | 780 | 520 | 340 | 20 | 27 | 56 | 45 | 45 | 35 | 70 | 24 | 90 | 30 | 57 | 26 | 10 |
33×3,5 | 8 | 1008 | 730 | 880 | 600 | 800 | 520 | 380 | 21 | 33 | 63 | 50 | 53 | 35 | 70 | 24 | 90 | 30 | 57 | 26 | 16 |
36×4 | 10 | 1102 | 800 | 960 | 650 | 930 | 620 | 420 | 22 | 36 | 71 | 56 | 63 | 40 | 80 | 28 | 115 | 34 | 76 | 35 | 20 |
42×4,5 | 15 | 1160 | 934 | 1180 | 750 | 1150 | 720 | 550 | 24 | 42 | 90 | 71 | 80 | 50 | 110 | 32 | 170 | 60 | 126 | 50 | 30 |
48×5 | 20 | 1664 | 1181 | 1510 | 1030 | 1210 | 730 | 640 | 27 | 48 | 100 | 80 | 90 | 60 | 140 | 42 | 170 | 60 | 126 | 50 | 40 |
